横巻平角銅線
「紙巻平角銅線・耐熱紙巻平角銅線」
- 紙巻平角銅線はおもに油入大型変圧器や開閉器に使用される巻線です。
- 価格が安く、油中の電気特性が良い。
- 紙巻平角線はJIS3002（電気用銅線及びアルミニウム線試験方法）に適合した線に、絶縁紙を１層以上むらなく緊密に巻かれた電線です。
- 最高許容温度：クラフト紙巻 105℃ 耐熱クラフト紙巻：115℃
- 巻き方：
- ノーラップ巻 （0mm〜1.0mmのスキマを開けて巻く）
- チョイラップ巻（1.0mm〜2.0mmを重ねて巻く）
- ハーフラップ巻（紙巾の1/2を重ねて巻く）
- 使用紙厚：0.055mm 0.075mm
- 最大巻枚数：１工程で最大10枚巻（10枚巻以上は折り返し巻になります。）
- 最大巻重量（最大製品重量）：500kg
- 外観：はなはだしい汚れ、キズ、しわが有ってはならない。
- 記号：
- n K C (ノーラップ巻)
- n K C-T（チョイラップ巻）
- n K C-H (ハーフラップ巻)
- ※ nは巻枚数です
製造可能範囲
製造可能範囲を表にしました。詳しくは次をクリックして下さい。
横巻平角銅線 製造可能サイズ
「カプトン巻平角銅線」
- ノーメックス巻平角銅線はおもに耐熱機器や車両用モータに使用される巻線です。
- 耐熱性が良く占積率が良好で絶縁耐圧がすぐれています
- 紙巻平角線はJIS3002（電気用銅線及びアルミニウム線試験方法）に適合した線に、ノーメックス紙を１層以上むらなく緊密に巻かれた電線です。
- 最高許容温度：カプトン紙巻線240℃
- 巻き方：
- ノーラップ巻 （0mm〜1.0mmのスキマを開けて巻く）
- チョイラップ巻（1.0mm〜2.0mmを重ねて巻く）
- ハーフラップ巻（紙巾の1/2を重ねて巻く）
- 使用紙厚：0.025mm 0.05mm
- 最大巻枚数：１工程で最大10枚巻（10枚巻以上は折り返し巻になります。）
- 最大巻重量（最大製品重量）：500kg
- 外観：はなはだしい汚れ、キズ、しわが有ってはならない。
- 記号：
- n I C (ノーラップ巻)
- n I C-T（チョイラップ巻）
- n I C-H (ハーフラップ巻)
- ※ nは巻枚数です
製造可能範囲
製造可能範囲を表にしました。詳しくは次をクリックして下さい。
横巻平角銅線 製造可能サイズ
「被覆複合導体平角線」
- クラフト紙、耐熱クラフト紙、ノーメックス、カプトンなどを平角銅線に巻線し、被覆された巻線を２本以上合わせた状態で再度巻線をします。
- 高圧・超高圧の電気特性がすぐれています。
- 平角線はJIS3002（電気用銅線及びアルミニウム線試験方法）に適合した線を使用します。
- 最高許容温度：被覆材料により変わります。
- 巻き方：
- ノーラップ巻（0mm〜1.0mmのスキマを開けて巻く）
- チョイラップ巻（1.0mm〜2.0mmを重ねて巻く）
- ハーフラップ巻（紙巾の1/2を重ねて巻く）
- 使用紙厚：クラフト紙0.055mm 0.075mm ノーメックス0.05mm カプトン0.025mm
- 最大巻枚数：１工程で最大10枚巻（10枚巻以上は折り返し巻になります。）
- 最大巻重量（最大製品重量）：500kg
- 外観：はなはだしい汚れ、キズ、しわが有ってはならない。
- 記号：
- n K C + n K C n（A×B) (ノーラップ巻の時)
- 素線 + 複合線 線のサイズ
- ※ nは巻枚数及び本数です
製造可能範囲
製造可能範囲を表にしました。詳しくは次をクリックして下さい。
横巻平角銅線 製造可能サイズ
「その他の巻線」
- 各種被覆丸線
- 製造可能範囲：線径１.0mm以上〜8.0mmまで
- 被覆絶縁紙：クラフト紙、ノーメックス、カプトン、その他のテープ類
- 各種被覆撚り線
- 製造可能範囲：線径1.0mm以上〜20.0mmまで
- 被覆絶縁紙：クラフト紙・ノーメックス・カプトン・その他のテープ類
- 各種被覆平角アルミニウム線
製造可能範囲
製造可能範囲を表にしました。詳しくは次をクリックして下さい。
横巻平角銅線 製造可能サイズ
総合生産能力
月産：60t（予備の紙巻機使用の時月産80tになります。）

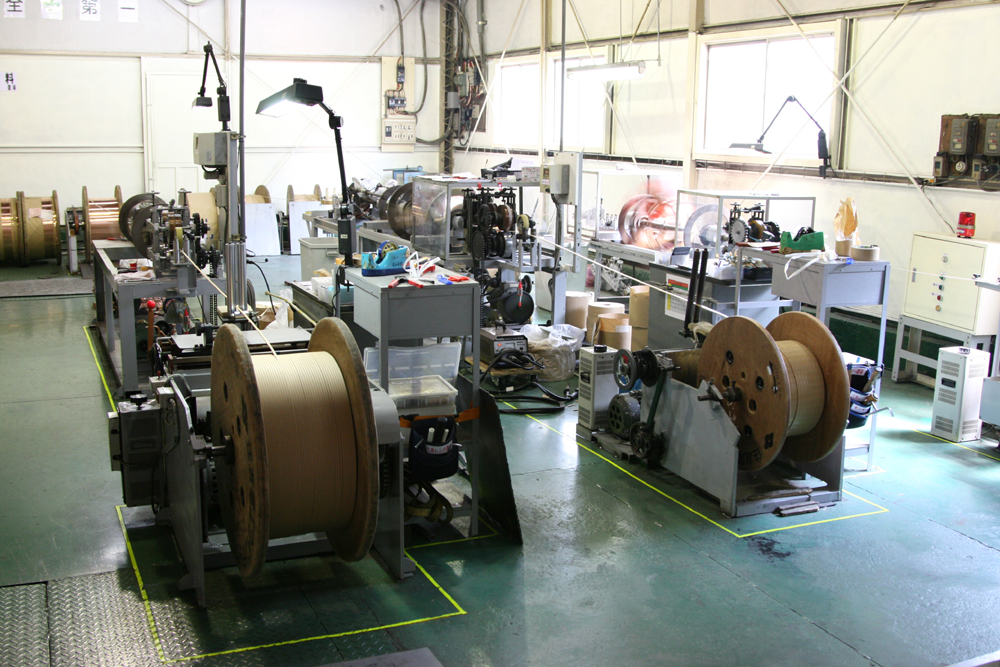

設備機械
- ４枚巻機 １台
- ６枚巻機 １台
- 10枚巻機 １台（複合導体紙巻機）
- ２枚巻機 （予備機）
- ４枚巻機 （予備機）
